公司名稱：某公司
試樣名稱：螺栓
執(zhí)行標(biāo)準(zhǔn)：GB/T228-2002
試樣參數(shù)：直徑M16*52
試驗速度：2mm/min
試驗方法：拉伸
試驗設(shè)備：螺栓拉力試驗機 CMT5305
引 伸 計：YYV-5020
夾    具：30T螺栓專用夾具   直徑：M16*1.5
制樣要求：六角頭螺栓   Ф151B1652    10.9級
試驗方案：①：將夾具裝上，并裝上試樣，調(diào)整橫梁后裝上引伸計。
②：對小變形位移清零
③：以2mm/min    速度運行直到試樣斷裂
④：出試驗報告
報告內(nèi)容：①: 抗拉力
②: 抗拉強度
③：屈服強度
④：Rp0.2
⑤: 延伸率

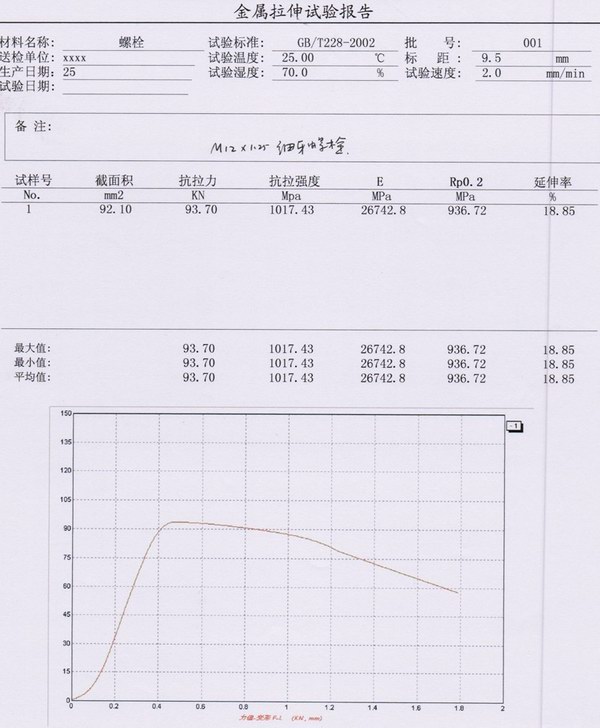

螺栓拉伸試驗特征曲線：

螺栓力學(xué)性能：

鋼結(jié)構(gòu)連接用螺栓性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓材質(zhì)為低碳合金鋼或中碳鋼并經(jīng)熱處理（淬火、回火），通稱為高強度螺栓，其余通稱為普通螺栓。螺栓性能等級標(biāo)號有兩部分?jǐn)?shù)字組成，分別表示螺栓材料的公稱抗拉強度值和屈強比值。

緊固件的拉伸力學(xué)性能檢測
由于緊固件形狀尺寸各異、大載荷需求、要求增加了緊固件拉伸試驗的難度。還要測試螺紋質(zhì)量和緊固件頭強度。
